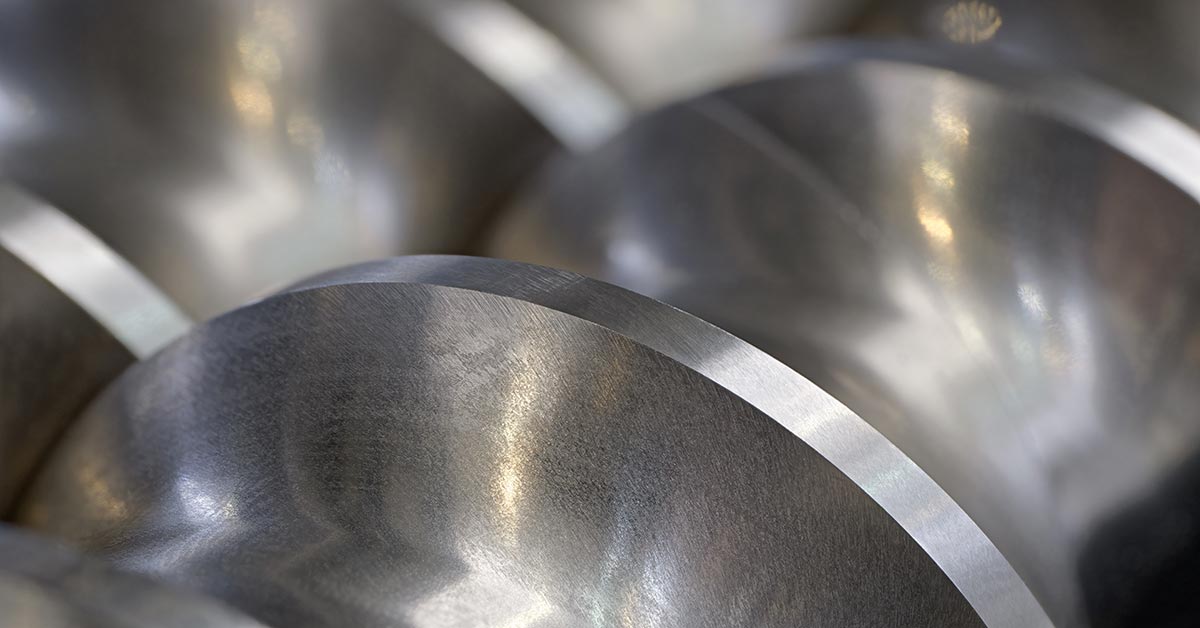

Slitiny železa a niklu: vlastnosti, typy a použití

Slitina železa a niklu není jeden konkrétní materiál, ale široká skupina slitin, jejichž chování se výrazně mění podle podílu niklu a dalších přísad. Některé Fe-Ni slitiny jsou ceněné pro velmi malou tepelnou roztažnost, jiné pro vysokou magnetickou permeabilitu nebo stabilní rozměry v přesných přístrojích. Proto je při výběru důležitější konkrétní jakost a požadovaná vlastnost než samotná informace, že materiál obsahuje železo a nikl.

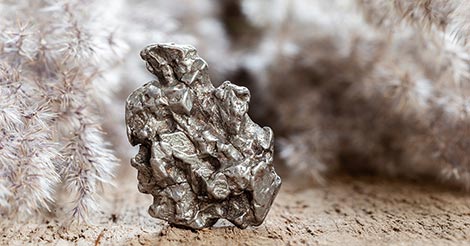

Nikl ovlivňuje strukturu, houževnatost, magnetické chování i tepelnou roztažnost železných slitin, ale účinek vždy závisí na celkovém chemickém složení a tepelném zpracování. Pokud hledáte obecné informace o chemické značce, hustotě nebo využití samotného kovu, samostatně je vysvětlen nikl jako prvek. Tento článek se soustředí pouze na slitiny, v nichž je železo s niklem základem pro specifické technické vlastnosti.

Co jsou Fe-Ni slitiny a proč se používají?

Fe-Ni slitiny vznikají legováním železa niklem v různých poměrech. Přidání niklu může měnit fázovou stabilitu materiálu, jeho chování při nízkých teplotách, magnetické vlastnosti i rozměrovou odezvu na změnu teploty. U speciálních jakostí se chemické složení drží v poměrně úzkém rozmezí, protože i menší změny podílu legujících prvků mohou ovlivnit výslednou roztažnost nebo magnetickou permeabilitu.

Ne všechny slitiny železa a niklu mají stejný účel. Pro přesnou mechaniku je důležitá nízká tepelná roztažnost, v elektrotechnice může být prioritou snadná magnetizace a malé hysterezní ztráty a u kovových průchodek do skla či keramiky se hledá roztažnost sladěná s připojovaným materiálem. Z toho důvodu nelze jednu Fe-Ni slitinu automaticky nahradit jinou jen podle podobného obsahu niklu.

Údaje v tabulce jsou orientační popis rodin materiálů, nikoli náhrada materiálového listu. Obchodní názvy a normované jakosti mohou mít odlišné limity pro nikl, uhlík, mangan, kobalt, molybden či další prvky. Při návrhu součásti se proto pracuje s konkrétní specifikací výrobce nebo normou.

Invar: slitina železa a niklu s nízkou tepelnou roztažností

Jednou z nejznámějších Fe-Ni slitin je Invar. Klasická jakost Invar 36 obsahuje přibližně 36 % niklu a zbytek tvoří převážně železo. Její hlavní výhodou není vysoká pevnost nebo mimořádná korozní odolnost, ale neobvykle nízký koeficient tepelné roztažnosti v okolí běžných provozních teplot. To je užitečné všude tam, kde i malá změna délky může zhoršit přesnost sestavy.

Praktický význam lze ukázat jednoduchým výpočtem. Změna délky se přibližně určí ze vztahu ΔL = α × L₀ × ΔT, kde α je koeficient tepelné roztažnosti. Pokud má například metr dlouhá součást koeficient 1,5 × 10⁻⁶ K⁻¹ a teplota se změní o 50 °C, vychází změna délky asi 0,075 mm. U materiálu s koeficientem 12 × 10⁻⁶ K⁻¹ by ve stejném čistě ilustračním příkladu šlo asi o 0,6 mm. Skutečný koeficient se však mění s teplotou, složením a stavem materiálu.

Permalloy a další magneticky měkké slitiny železa a niklu

Další významnou skupinu tvoří magneticky měkké niklové slitiny železa. Označení Permalloy se běžně spojuje s Fe-Ni materiály navrženými pro vysokou magnetickou permeabilitu a nízkou koercivitu. Konkrétní složení ale není u všech jakostí stejné: některé komerční materiály obsahují vysoký podíl niklu a mohou být doplněny například molybdenem nebo dalšími prvky.

V praxi se takové slitiny používají tam, kde se materiál má snadno zmagnetovat a po odstranění pole má zanechávat co nejmenší nežádoucí magnetizaci. Typickými oblastmi jsou magnetická stínění, transformátorová a toroidní jádra, citlivé snímače nebo součásti pracující v malých magnetických polích. Výsledné parametry přitom výrazně ovlivňuje nejen chemické složení, ale také tloušťka materiálu, tváření a následné žíhání.

Slitina železa, niklu a kobaltu: proč se přidává kobalt?

U části nízkoexpanzních materiálů se k železu a niklu přidává také kobalt. Známým příkladem je skupina slitin typu Kovar, která je navržena tak, aby měla řízenou tepelnou roztažnost vhodnou pro spojování s určitými druhy skla a keramiky. Cílem není „nulová“ roztažnost, ale co nejlepší sladění změny rozměrů dvou spojených materiálů během zahřívání a chladnutí.

Takové sladění je důležité například u hermetických elektrických průchodek. Pokud by se kov a sklo při změně teploty roztahovaly příliš rozdílně, ve spoji by vznikalo napětí a riziko prasknutí nebo netěsnosti. Proto se Fe-Ni-Co slitiny vybírají podle konkrétního typu skla či keramiky a podle požadovaného teplotního cyklu, nikoli pouze podle obecného názvu slitiny.

Je slitina železa a niklu totéž co nerezová ocel?

Není. Nikl je důležitou přísadou mnoha nerezových ocelí, zejména austenitických, ale samotná přítomnost niklu z materiálu nerezovou ocel nedělá. Pro korozní odolnost nerezových ocelí je zásadní především chrom a výsledné chování závisí i na dalších prvcích a mikrostruktuře. Specializované Fe-Ni slitiny mohou být navrženy hlavně pro tepelnou nebo magnetickou funkci a jejich odolnost proti korozi proto nelze automaticky srovnávat s běžnou nerezovou ocelí.

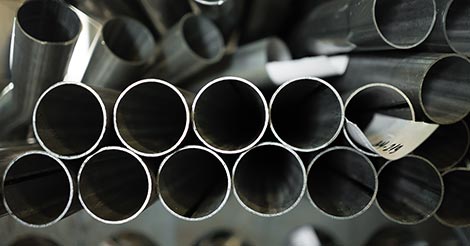

Podobně je užitečné odlišit Fe-Ni materiály od slitin, v nichž je hlavním základem měď. Pokud hledáte slitinu mědi a niklu, kupronikl nebo melchior, jde o jinou materiálovou rodinu s odlišným složením a použitím; podrobněji ji popisuje článek o slitině mědi a niklu.

Jak obsah niklu ovlivňuje vlastnosti ocelových slitin?

Nikl v ocelových slitinách může podporovat houževnatost, stabilitu austenitické struktury a použitelnost za nízkých teplot, avšak jeho účinek nelze posuzovat izolovaně. Stejný podíl niklu se může chovat jinak podle obsahu chromu, uhlíku, manganu, molybdenu a podle tepelného zpracování. Proto údaj „obsahuje nikl“ nestačí k odhadu pevnosti, korozní odolnosti ani magnetických vlastností.

Z ekonomického pohledu může vysoký obsah niklu ovlivňovat cenu speciální slitiny, ale konečná cena materiálu zahrnuje také výrobu, čistotu, normu, rozměr, tepelné zpracování a marži dodavatele. Pokud potřebujete pouze tržní orientaci v surovině, sledujte samostatně cenu niklu; cenu hotového Fe-Ni polotovaru z ní nelze přímo vypočítat.

Obrábění, svařování a povrchová úprava Fe-Ni slitin

Zpracovatelnost se mezi jednotlivými Fe-Ni slitinami liší. Některé nízkoexpanzní jakosti se mohou při obrábění zpevňovat a vyžadují stabilní řezné podmínky, vhodný nástroj a omezení nadbytečného zahřívání. U magneticky měkkých materiálů může mechanické namáhání nebo nevhodné tepelné zpracování zhoršit požadované magnetické vlastnosti, takže po tváření bývá důležitý předepsaný žíhací režim.

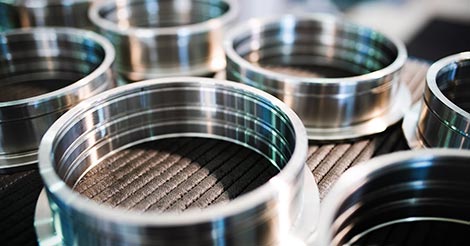

Povrchové niklování je samostatný proces a nemá se zaměňovat s výrobou slitiny. U slitiny je nikl součástí materiálu v celém objemu, zatímco při niklování kovů vzniká na povrchu vrstva niklu nebo niklové slitiny. Povlak může zlepšit vzhled, odolnost povrchu nebo další funkční vlastnosti, ale nezmění základní Fe-Ni materiál na jinou objemovou slitinu.

Jak vybrat vhodnou slitinu železa a niklu?

Nejprve je potřeba určit, která vlastnost je pro součást rozhodující. U přesného rámu to může být tepelná roztažnost, u elektromagnetického stínění permeabilita a koercivita, u hermetického spoje zase shoda roztažnosti s připojovaným sklem. Teprve poté má smysl řešit konkrétní obsah niklu, pevnost, tvrdost, svařitelnost, dostupný polotovar a výrobní toleranci.

Při nákupu je proto vhodné porovnávat konkrétní jakosti a certifikované složení, ne pouze obchodní název. Pro širší orientaci v cenách surovin a dalších kovů lze využít přehled aktuálních cen kovů, ale pro konstrukční rozhodnutí mají přednost technické parametry konkrétní Fe-Ni slitiny.

Shrnutí: u Fe-Ni slitiny rozhoduje funkce, ne jen podíl niklu

Slitiny železa a niklu zahrnují materiály s velmi odlišnými vlastnostmi. Invar a příbuzné jakosti se používají pro nízkou tepelnou roztažnost, magneticky měkké Fe-Ni slitiny pro řízení magnetického toku a Fe-Ni-Co materiály pro spoje, kde je nutné sladit roztažnost kovu se sklem nebo keramikou. Při výběru je proto nutné znát konkrétní jakost, provozní teplotu a požadovanou fyzikální vlastnost. Obecný obsah niklu je pouze první informace, nikoli úplná specifikace materiálu.
