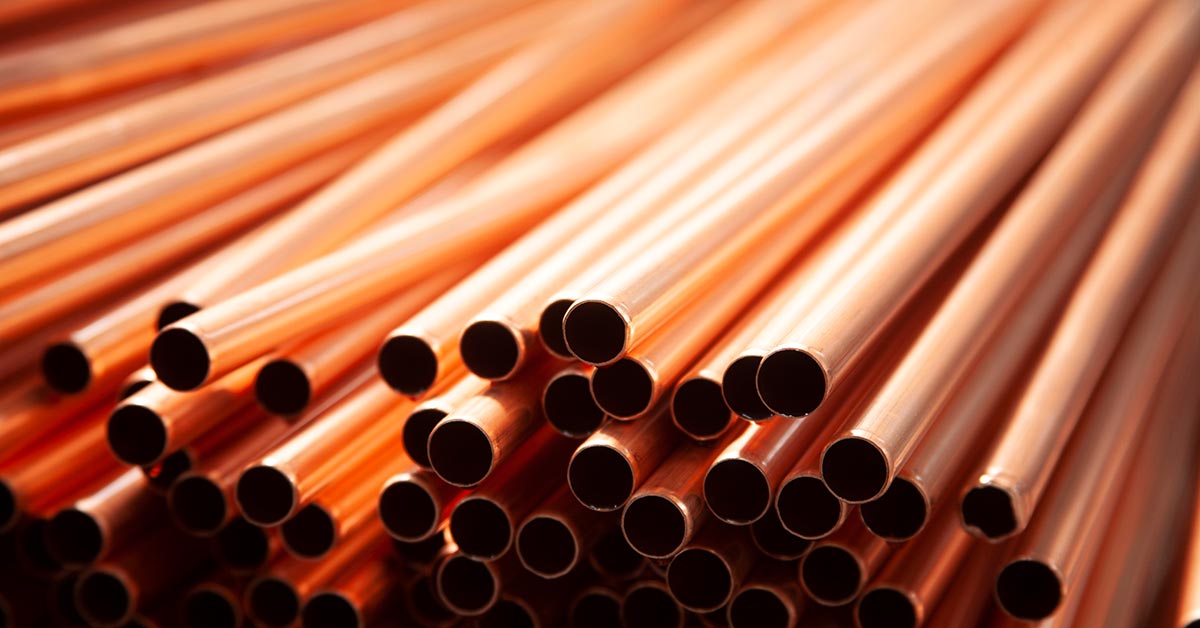

Měděné trubky: rozměry, použití, spojování a životnost

Měděné trubky se používají v řadě technických instalací, zejména pro rozvody vody a vytápění, ale podle konkrétního systému také pro další média. Při výběru nestačí znát pouze vnější průměr. Důležitá je také tloušťka stěny, stav materiálu, způsob spojování, pracovní tlak a teplota, vlastnosti dopravovaného média i požadavky konkrétní instalace. Rozměr trubky proto není univerzálním doporučením pro určitý spotřebič nebo výkon; správné dimenzování vychází z návrhu celé soustavy.

Pro běžné sanitární a topenářské použití se v Evropě setkáte s bezešvými kruhovými měděnými trubkami podle ČSN EN 1057. Norma pokrývá široký rozsah vnějších průměrů a stanovuje požadavky na trubky určené mimo jiné pro rozvody teplé a studené vody a vytápění. V praxi se v budovách používá jen část dostupné rozměrové řady, kterou je nutné sladit s armaturami a zvoleným spojovacím systémem.

Jak se uvádějí rozměry měděných trubek

Rozměr měděné trubky se obvykle zapisuje jako vnější průměr × tloušťka stěny, například 15 × 1 mm. První číslo tedy není vnitřní průměr. U trubky 15 × 1 mm je vnější průměr 15 mm a při tloušťce stěny 1 mm vychází geometrický vnitřní průměr přibližně na 13 mm. Tento rozdíl je důležitý při výpočtu průtoku, tlakové ztráty i objemu kapaliny v potrubí.

Nabídka konkrétních rozměrů se může lišit podle výrobce, tvrdosti trubky a provedení v tyčích nebo kotoučích. Mezi často používané vnější průměry instalačních systémů patří například 12, 15, 18, 22, 28, 35, 42 a 54 mm; pro větší rozvody existují i větší rozměry. Samotný průměr však neurčuje, zda je trubka vhodná pro konkrétní projekt.

*Vnitřní průměr a objem jsou orientační geometrické hodnoty vypočtené z uvedeného vnějšího průměru a tloušťky stěny. Nejde o doporučení pro dimenzování konkrétní instalace.

Kde se měděné potrubí používá

Nejznámější oblastí jsou rozvody pitné a užitkové vody a otopné soustavy. Měď dobře vede teplo, je tvarovatelná a existuje pro ni rozsáhlý sortiment tvarovek. V topných instalacích se proto používá jak pro hlavní rozvody, tak pro připojení otopných těles nebo dalších částí systému. U vody je vedle rozměru potřeba řešit také vhodnost konkrétního výrobku pro styk s pitnou vodou a dodržet požadavky celé instalace.

Měděné trubky se mohou používat také v plynových, solárních nebo průmyslových aplikacích, ale nelze vycházet pouze z toho, že materiálem je měď. Rozhodující je schválení konkrétní trubky, tvarovek a těsnicích prvků pro dané médium, tlak a teplotu. Zvlášť u plynu musí montáž odpovídat platným technickým pravidlům a bezpečnostním požadavkům.

Samostatnou kategorií jsou chladicí a klimatizační okruhy. Pro ně se běžně používají měděné trubky vyráběné podle jiné produktové normy, například EN 12735-1. Stejný nebo podobný průměr proto neznamená, že instalační trubku pro vodu lze automaticky zaměnit za trubku určenou pro chladivo.

Měkké, polotvrdé a tvrdé měděné trubky

V praxi se setkáte s trubkami v různém stavu materiálu. Měkké provedení bývá dodáváno v kotoučích a lépe se tvaruje, takže může omezit počet spojů na trase. Polotvrdé a tvrdé trubky se běžně dodávají v rovných délkách, lépe drží tvar a používají se tam, kde je vhodná přesná a přehledná trasa potrubí.

Volba není jen otázkou pohodlí při montáži. Je nutné ověřit, zda zvolený typ trubky odpovídá použitému systému tvarovek, povolenému způsobu ohýbání a podmínkám provozu. U menších průměrů lze některé trubky ohýbat vhodným nástrojem, zatímco u jiných situací je praktičtější použít kolena a další tvarovky.

Jak se měděné trubky spojují

Spojování měděných trubek lze řešit několika způsoby. Rozšířené je kapilární pájení a lisované spoje; podle systému a použití se mohou objevit také další mechanické tvarovky. Každá metoda má vlastní rozsah použití a vyžaduje odpovídající trubku, tvarovku, nářadí a pracovní postup.

Lisovací systém zrychluje montáž a nepracuje s otevřeným plamenem, ale těsnicí prvek musí být vhodný pro dané médium a teplotu. U pájených spojů je zásadní správná příprava povrchu, vhodný přídavný materiál a dodržení postupu pro konkrétní aplikaci. U plynových nebo jinak bezpečnostně citlivých instalací je nutné řídit se příslušnými pravidly a kvalifikačními požadavky.

Koroze měděných trubek a co ovlivňuje životnost

Měď bývá považována za odolný instalační materiál, ale životnost měděných trubek nelze určit jedním číslem. Ovlivňuje ji kvalita trubky, chemické složení a teplota média, rychlost proudění, dlouhodobá stagnace, způsob montáže, stav vnitřního povrchu i vnější prostředí. Proto může mít stejné potrubí v různých budovách odlišné provozní podmínky.

K problémům může přispívat například nevhodná kombinace materiálů, lokální poškození povrchu, zbytky po montáži nebo dlouhodobé působení vlhkosti zvenku. Při kontaktu s jinými kovy je třeba posuzovat celý systém a podmínky, ve kterých může vznikat galvanický článek. Pokud si nejste jisti materiálem staršího potrubí nebo tvarovky, pomůže základní orientace v tom, jak poznat měď, mosaz a bronz.

Vnější zbarvení mědi samo o sobě nemusí znamenat poruchu potrubí. Důležité je zjistit, zda jde pouze o změnu povrchu, nebo o aktivní únik, důlkovou korozi či problém ve spoji. Při podezření na závadu je vhodné posoudit konkrétní místo a příčinu, nikoli pouze povrch mechanicky očistit.

Izolace a ochrana měděného potrubí

Izolace má několik funkcí. U teplé vody a vytápění omezuje tepelné ztráty, u studených rozvodů pomáhá snižovat riziko kondenzace. Ochranná vrstva může být důležitá také tam, kde trubka prochází prostředím, které by mohlo nepříznivě působit na její povrch. Požadavky na izolaci a ochranu je proto potřeba řešit podle umístění potrubí a účelu instalace.

U skrytých rozvodů je důležitá i možnost teplotní roztažnosti. Dlouhé přímé úseky se při změně teploty prodlužují a zkracují, takže způsob upevnění a vedení potrubí má vliv na mechanické namáhání spojů i hlučnost. Návrh by měl počítat s pohybem potrubí, nikoli jej bez rozmyslu pevně sevřít po celé trase.

Jak vybrat průměr měděné trubky

Správný průměr se určuje podle požadovaného průtoku, délky trasy, tlakové ztráty, povolené rychlosti proudění, tlaku, teploty a dalších parametrů soustavy. Příliš malý průřez může zvyšovat tlakovou ztrátu a rychlost proudění, zatímco zbytečně velký průměr zvyšuje množství materiálu i objem média. U teplé vody může větší objem potrubí znamenat také delší čekání na přítok teplé vody, pokud systém nemá vhodně navrženou cirkulaci.

Cena samotné mědi je jen jednou částí nákladů. Pro orientaci v hodnotě suroviny lze sledovat cenu mědi a širší aktuální ceny kovů, ale maloobchodní cena trubky zahrnuje výrobu, přesný rozměr, stav materiálu, povrchovou úpravu, certifikaci, distribuci a marži. Proto nelze cenu hotové trubky jednoduše odvodit z burzovní ceny kovu.

Co se zbytky a starými měděnými trubkami

Při rekonstrukci mohou vzniknout odřezky nebo demontované potrubí. Jejich hodnota závisí na čistotě materiálu a na tom, zda jsou bez příměsí, izolace, pájky, armatur nebo jiných kovů. Podrobněji to vysvětluje článek o tom, jak funguje výkup mědi, třídění a výkupní cena.

Měděná instalační trubka přitom není totéž co produkt určený k držení kovu jako investice. Pokud vás zajímá fyzická měď z investičního pohledu, samostatně řešíme investiční měď. Pro instalaci je naopak rozhodující technická specifikace, rozměr, kompatibilita tvarovek a vhodnost pro dané médium.

Co si z článku odnést

Měděná trubka se nevybírá jen podle jednoho čísla na cenovce. Zápis rozměru vyjadřuje vnější průměr a tloušťku stěny, zatímco skutečný vnitřní průřez je menší. Pro vodu a vytápění se běžně používají výrobky podle ČSN EN 1057, ale jiné aplikace mohou vyžadovat odlišnou normu nebo specifické schválení. Při návrhu je proto potřeba spojit hydraulický výpočet s volbou vhodné trubky, tvarovek, způsobu spojování, izolace a provozních podmínek. Tím se snižuje riziko chyb, které by se mohly projevit až po letech provozu.
